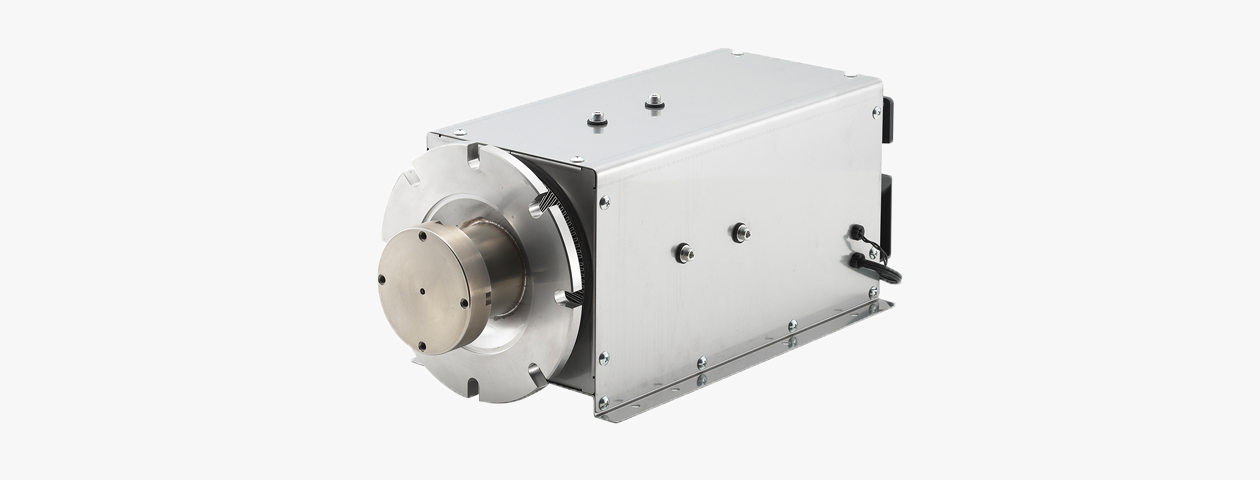

真空フランジ付きSC-UERF FPSCモジュール

真空空間のハイパワー冷却に

主な特長

  • -100℃以下での厳密な温度管理に適しています。物体の熱容量と温度に応じて、冷却能力と速度を微調整できます。

  • SC-UERFのフランジは、真空チャンバーに簡単に取り付けるように設計されています。真空構造の断熱効果が高く、厳密な温度制御が可能です。冷却ヘッド用の取付部品も取り付けられています。

  • ファンは、クーラーの最適な放熱のため、ケースと一体化されています。駆動基板は、ケースとは別に配置できるので、システムの熱設計が自由にできます。

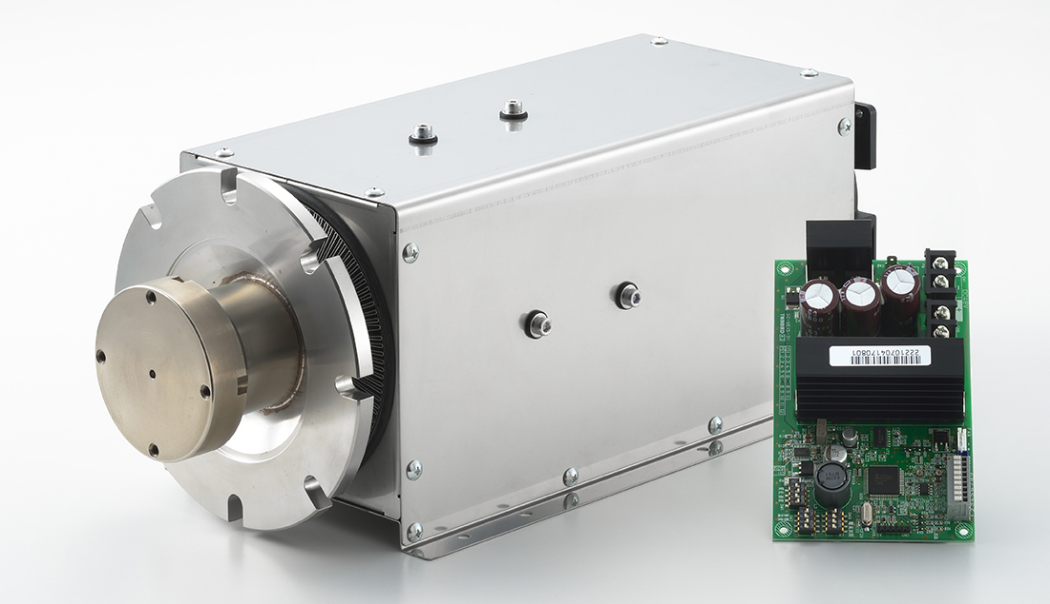

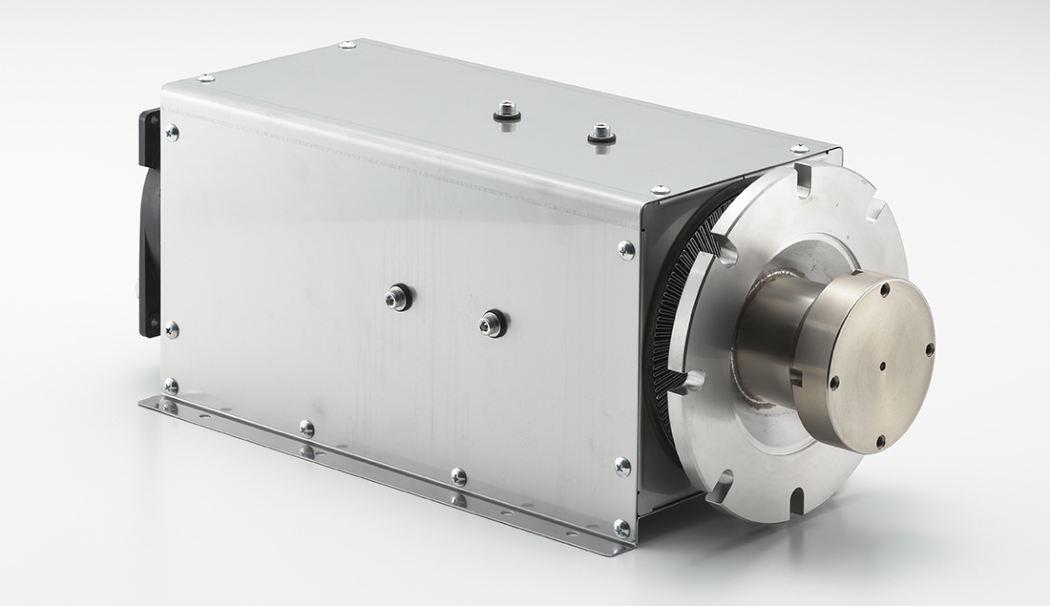

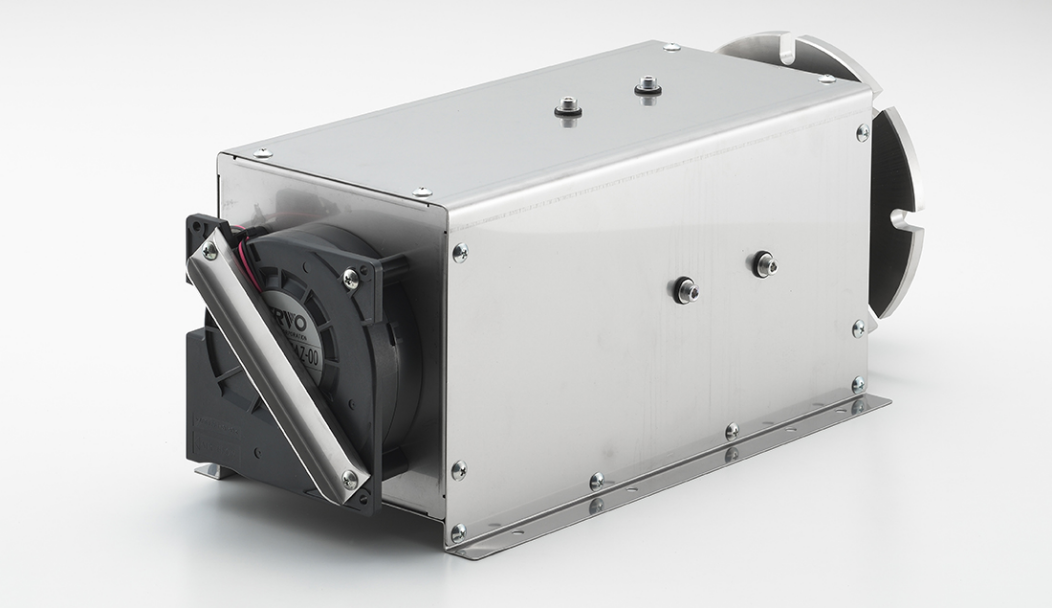

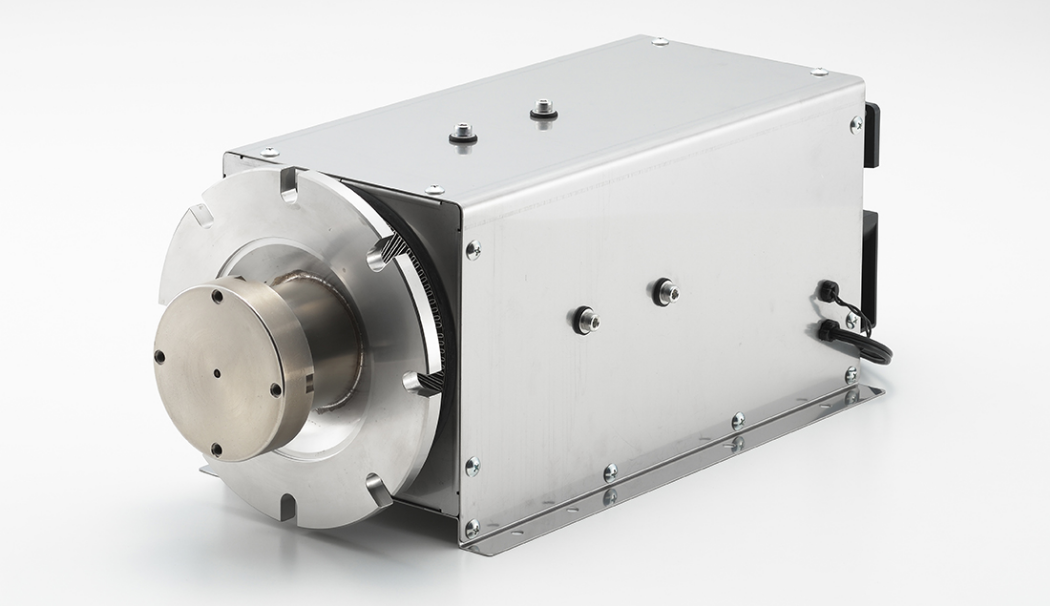

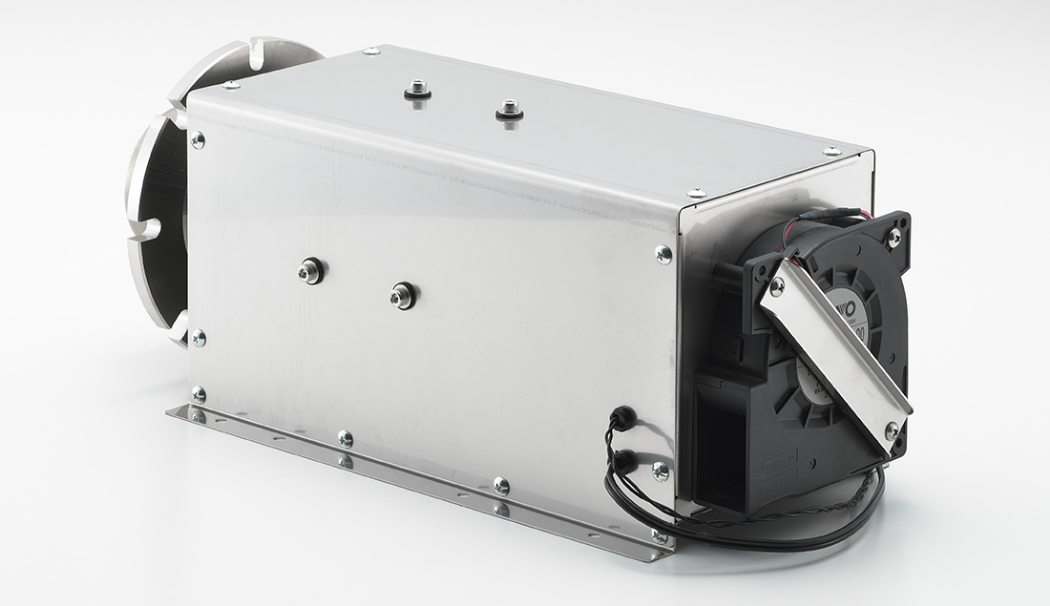

製品イメージ

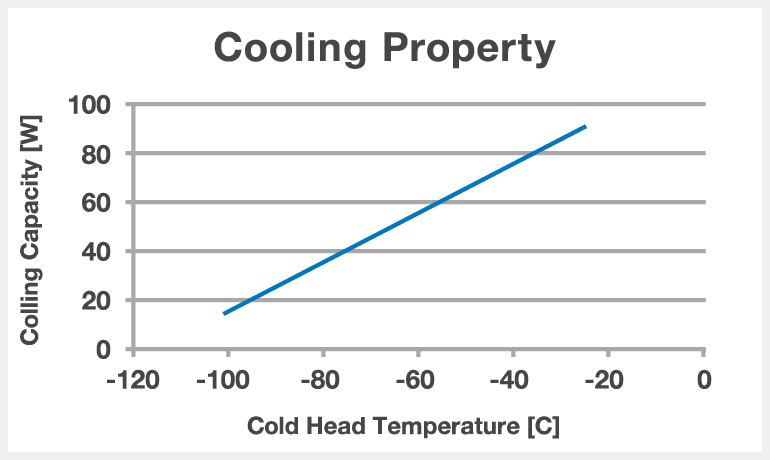

冷却曲線

この冷却曲線は無負荷時の代表的な特性であり、保証値ではありません。冷却性能は冷却システムの各設計に強く依存することに注意してください。弊社ホームページのユーザーズマニュアルを参照し、当社の製品がお客様の用途に適しているかご確認ください。

様々な業界での活用ポイント

  • 凝集する

    超低温でガスを凝集するので、環境測定と半導体プロセスの改善が可能になります。

  • 正確な低温

    FPSCの正確な低温は、温度校正や電子部品の検査などの専門的なアプリケーションをサポートします。

FPSCとは

– 最先端の冷凍エンジン

FPSC、フリーピストンスターリングクーラーは、天然のヘリウムガスを使用する環境に優しい完全なCFCフリーシステムです。小型で持ち運びが容易で、主に-50℃以下の精密な温度制御に広く使用されています。

-20℃~-40℃の温度帯を中心に厳密なコールドチェーンを必要とする遺伝子型ワクチンと医薬品、細胞等の搬送や保管に使われています。

  • コンプレッサーでは難しいとされる-40℃以下の冷却にも対応できます。 * 1

    ※1:適切な断熱構造で冷却対象が小さい容量の場合に限ります。

  • 室内空調調節を気にすることは、ありません。

  • 1℃単位/温度一定、温度幅のブレがない精密な温度制御が可能です。 * 1

    コンプレッサと比較しオンオフがありません。

    ※1:適切な断熱構造で冷却対象が小さい容量の場合に限ります。

  • FPSCの容量は4リットル以下です。 * 2

    ※2:SC-TG08Sの場合。

  • 地球温暖化係数ゼロのヘリウムガスを冷媒に使用し、環境負荷を低減しています。

  • 新潟県燕三条地域の職人の技術とネットワークが盛込まれた製品です。

製品仕様

寸法 W H L: 180 x 170 x 435 (mm)
質量 12 kg
電源電圧 DC 48 V
最大電流 9 A
冷却能力 15 Watts at -100℃ at cooling head(周囲温度:25℃)
使用温度範囲 0℃~40℃
冷却部の設定温度d -20℃以下
騒音 55 dB(A)(安定時、距離:クーラーから水平方向に1m)
付属品 駆動基板
サンプル価格 4,200米ドル(工場出荷価格、送料は含まれていません)
※この価格は参考価格です。
購入時には正式な見積書を提出いたします。
この価格は変更となる場合があります。

ドキュメント

ご注文の前に製品が用途に適しているかどうかをご確認ください。
