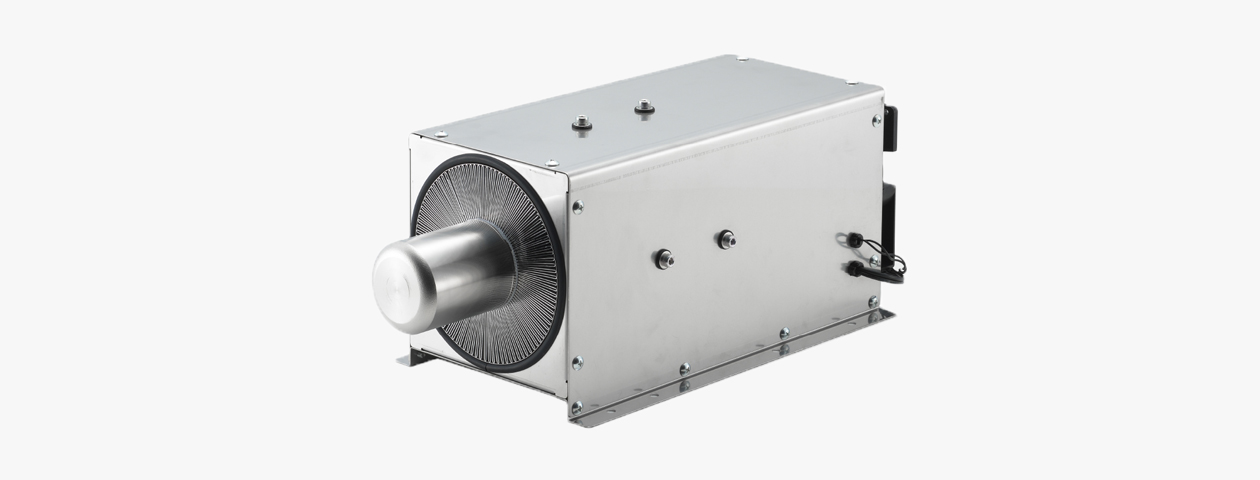

SC-UE15 FPSCモジュールUE15

主な特長
-
SC-UE15は高出力冷却器で、-80℃以下の厳しい温度制御に適しています。対象物の熱質量と温度に応じて、冷却能力と速度を微調整することができます。
-
ファンは、クーラーの最適な放熱のため、ケースと一体化されています。駆動基板は、ケースとは別に配置できるので、システムの熱設計が自由にできます。
-
冷却ヘッド用の取付部品をカスタム設計する場合は、SC-UE15を選択してください。 SC-UE15Rには標準マウント部品が取り付けられています。

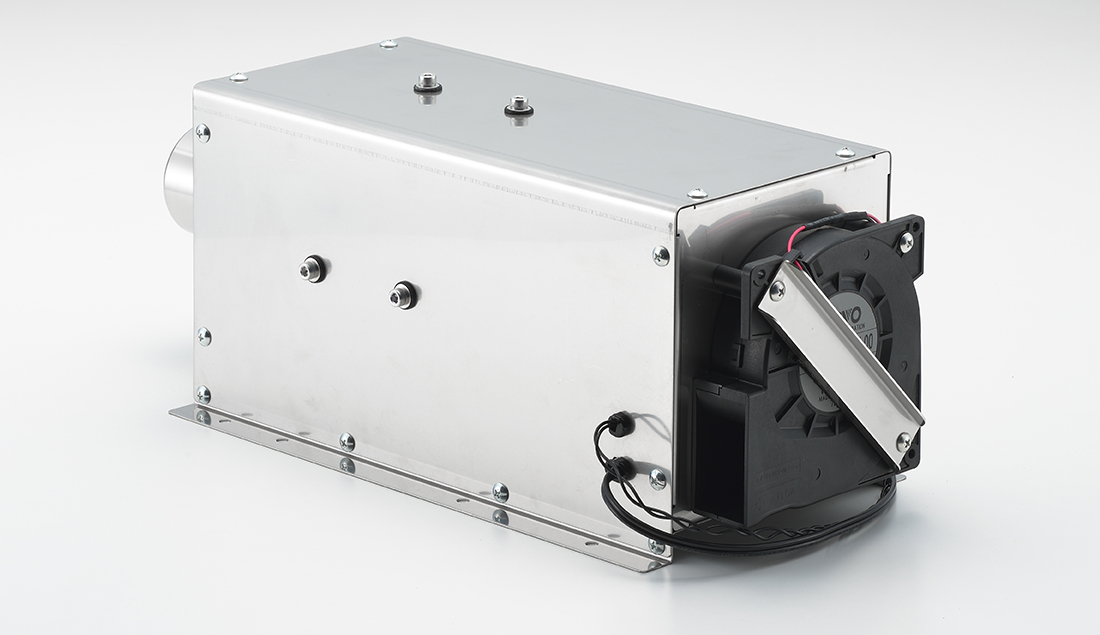

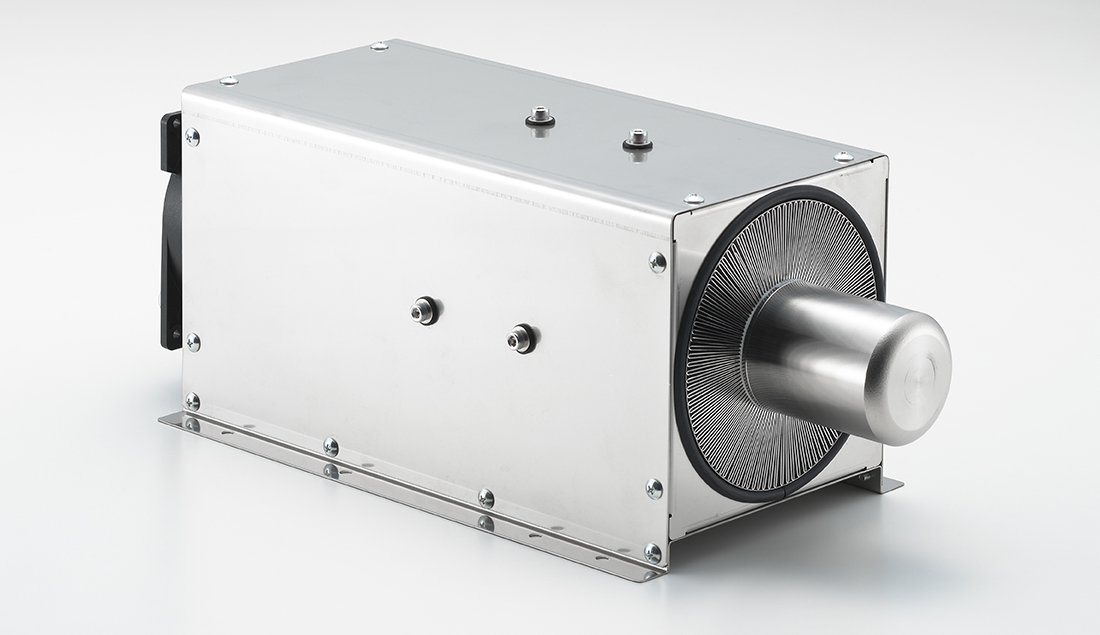

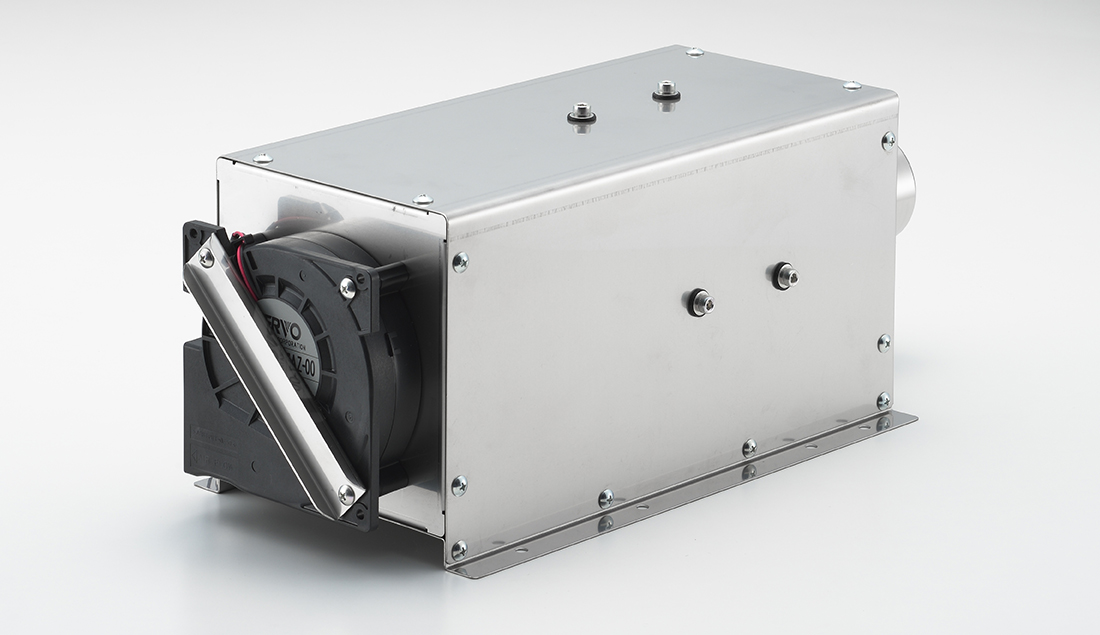

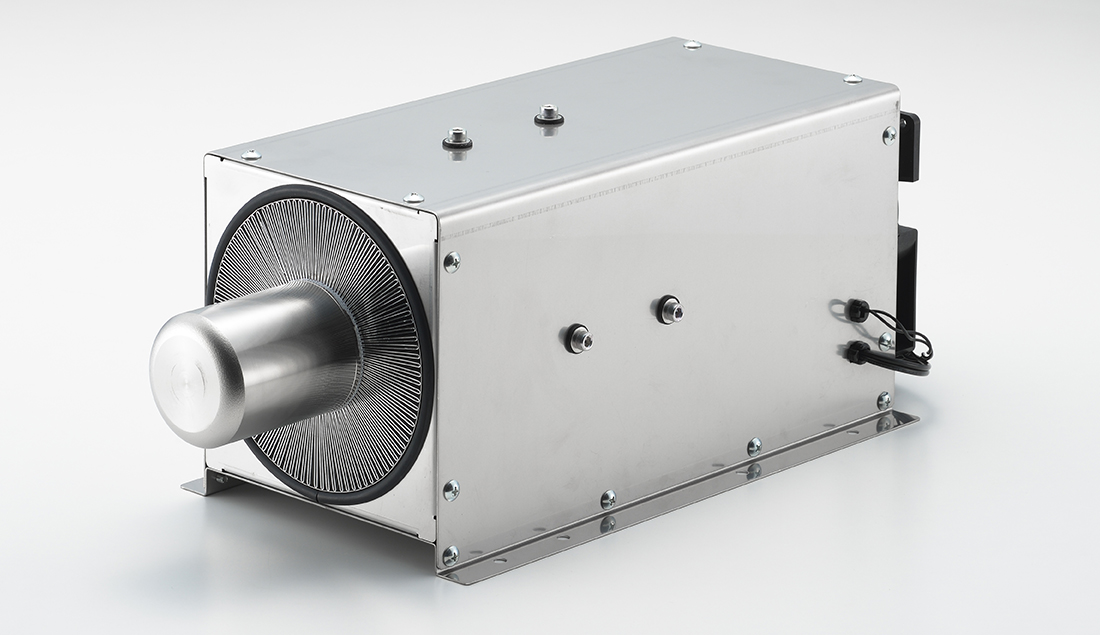

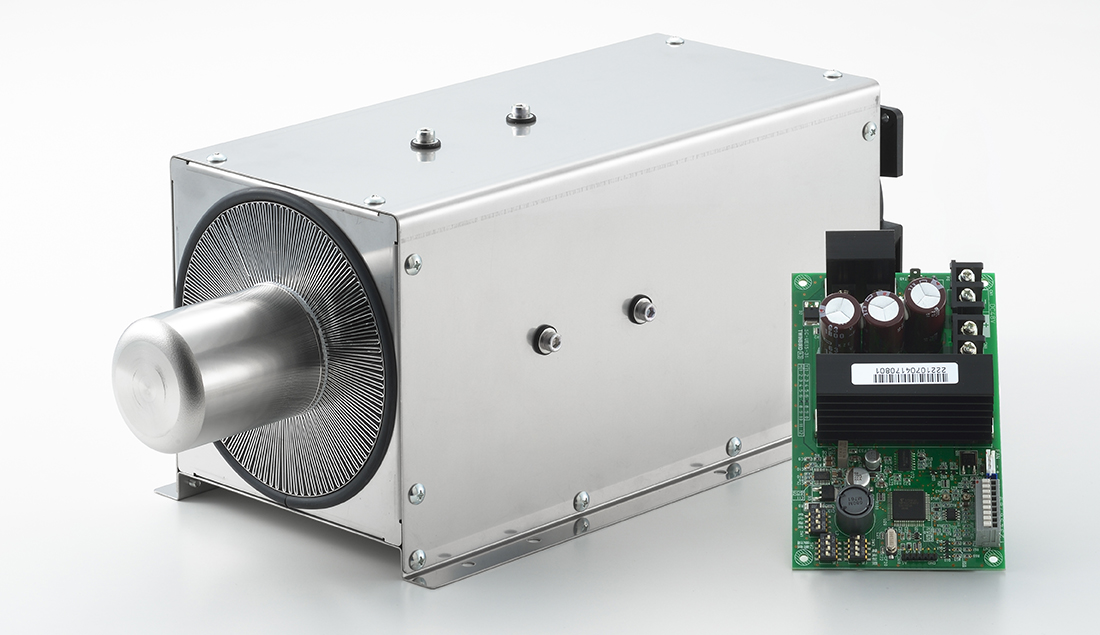

製品イメージ

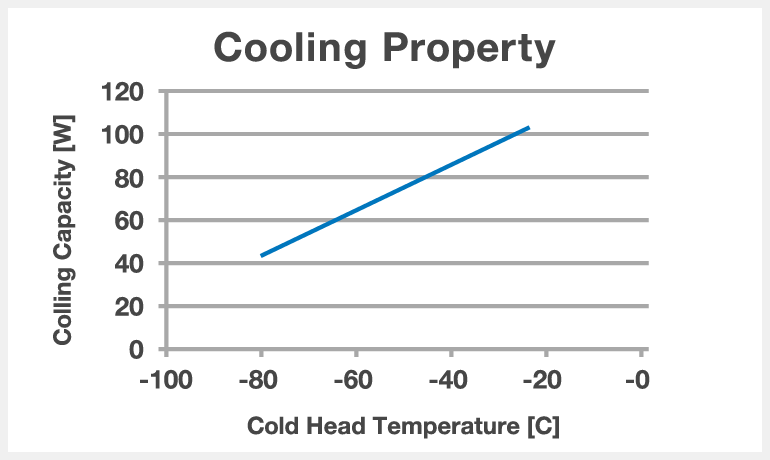

冷却曲線
この冷却曲線は無負荷時の代表的な特性であり、保証値ではありません。冷却性能は冷却システムの各設計に強く依存することに注意してください。弊社ホームページのユーザーズマニュアルを参照し、当社の製品がお客様の用途に適しているかご確認ください。

様々な業界での活用ポイント
-
正確な低温
FPSCの正確な低温は、温度校正や電子部品の検査などの専門的なアプリケーションをサポートします。
FPSCとは
– 最先端の冷凍エンジン
FPSC、Free Piston Stirling Coolerは、天然のヘリウムガスを使用した完全なCFCフリーシステムです。 小型で持ち運びが可能で、精密な温度制御に広く使用されています。 新潟県燕三条地域の職人技とネットワークにより、量産に成功しました。
-
コンプレッサーでは難しいとされる-40℃以下の冷却にも対応できます。 * 1
※1:適切な断熱構造で冷却対象が小さい容量の場合に限ります。
-
室内空調調節を気にすることは、ありません。
-
1℃単位/温度一定、温度幅のブレがない精密な温度制御が可能です。 * 1
コンプレッサと比較しオンオフがありません。
※1:適切な断熱構造で冷却対象が小さい容量の場合に限ります。
-
FPSCの容量は4リットル以下です。 * 2
※2:SC-TG08Sの場合。
-
地球温暖化係数ゼロのヘリウムガスを冷媒に使用し、環境負荷を低減しています。
-
新潟県燕三条地域の職人の技術とネットワークが盛込まれた製品です。
製品仕様
寸法 | WHL:180 x 160 x 430(mm) |
---|---|
質量 | 8.5 kg |
電源電圧 | DC 48 V |
最大電流 | 9 Amp |
冷却能力 | 42.5 Watts at -80℃ at cooling head (周囲温度:25℃) |
使用温度範囲 | 0℃〜40℃ |
冷却部の設定温度 | -20℃以下 |
騒音 | 55 dB(A)(安定時、距離:クーラーから水平方向に1m) |
付属品 | 駆動基板 |
サンプル価格 | 詳しくは、弊社SC営業部までお問い合わせください。 |
ドキュメント
ご注文の前に製品が用途に適しているかどうかをご確認ください。
